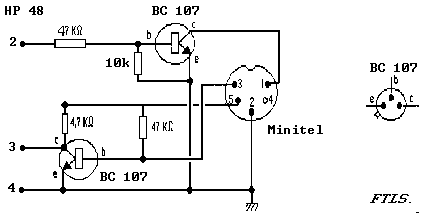

Câbles Série pour HP48
Le connecteur utiliser sur la HP48 est un connecteur 4 broches,
les broches sont espacées de 2 mm (et non .1p). Il n'est pas très
facile de trouver ses connecteurs dans un magasin. Pour les trouver,
il faut aller chez un revendeur informatique et demander
un connecteur 4 broches (disque dur, CD-ROM...).
Note: Le connecteur de la HP48 n'est pas symétrique, vous devez utiliser
cette particularité comme détrompeur.
Faire un câble HP PC
Vous pouvez utilisé une prise RS232 femelle 9 ou 25 broches suivant
le type de celle de votre ordinateur.
Vous devez utiliser un câble flexible à 3 fils ou un 4 fils et un blindage
entre les 2 prises.
RS232 9 broches RS232 25 broches
connecteur (F) connecteur (F)
pin 5 pin 1 pin 13 pin 1
------------- ---------------------------
| o o o o o | | o o o o o o o o o o o o |
\ o o o o / \ o o o o o o o o o o o /
--------- -----------------------
pin 9 pin 6 pin 25 pin 14
Note: la broche 1 de la HP48 doit être branchée sur la masse métallique de
la prise RS-232, si vous utilisez un câble blinder, utilisez le blindage
pour la broche 1.
| HP 48 | RS232-9 | RS232-25 |
| 1 | shield | shield |
| 2 | 3 | 3 |
| 3 | 2 | 2 |
| 4 | 5 | 7 |
---------
| 1 2 3 4 |
\_______/
Vous devez utilisez le port série de votre Mac (modem/imprimante).
Ce type de connecteur est appelé "Mini-DIN 9 broche". les X sont des broches
non utilisées ici...
-------
( )
( X X X )
( )---1 (Masse)
( 2 4 3 )
( )
( X X )
---------
Vous devez utiliser un câble flexible à 3 fils ou un 4 fils et un blindage
entre les 2 prises.
Note: la broche 1 de la HP48 doit être branchée sur la masse métallique de
la prise RS-232, si vous utilisez un câble blinder, utilisez le blindage
pour la broche 1.
Avant de connecter le câble, vérifiez qu'il n'y ai pas de court circuits
avec un ohmmètre.
Si vous voulez un transfert à 9600 bps entre 2 HP48 vous pouvez faire
un câble aussi facilement.
| HP48 1 | HP48 2 |
| 1 | 1 |
| 2 | 3 |
| 3 | 2 |
| 4 | 4 |
